Prevíjací stroj na rezanie je kľúčovým zariadením v rôznych priemyselných odvetviach, najmä v tých, ktoré sa zaoberajú materiálmi, ako je papier, film, fólie a textílie. Ako dodávateľ prevíjacích strojov na rezanie sa ma často pýtajú na riadiaci systém týchto strojov. V tomto blogovom príspevku sa ponorím do zložitosti riadiaceho systému prevíjacieho stroja na rezanie, vysvetlím jeho komponenty, funkcie a dôležitosť.
Komponenty riadiaceho systému
Riadiaci systém prevíjacieho stroja je komplexná sieť hardvérových a softvérových komponentov, ktoré spolupracujú, aby zabezpečili efektívnu a presnú prevádzku stroja. Medzi hlavné komponenty riadiaceho systému patria:
Programovateľný logický radič (PLC)
PLC je mozgom stroja na prevíjanie rezačiek. Ide o digitálny počítač, ktorý je určený na riadenie priemyselných procesov. PLC prijíma vstupné signály z rôznych snímačov a zapína stroj, spracováva tieto signály podľa vopred naprogramovanej logiky a potom odosiela výstupné signály na ovládanie akčných členov, ako sú motory, solenoidy a ventily. PLC umožňuje presné riadenie operácií stroja, vrátane rýchlosti, napätia a polohy.
Rozhranie človek – stroj (HMI)
HMI je rozhranie, cez ktoré operátor komunikuje so strojom. Zvyčajne pozostáva z dotykového displeja, ktorý poskytuje grafické znázornenie stavu stroja a umožňuje operátorovi zadávať príkazy a nastavovať parametre. HMI dokáže zobraziť údaje v reálnom čase, ako sú rýchlosť, napätie, dĺžka a teplota, a tiež poskytuje diagnostické informácie v prípade akýchkoľvek porúch alebo chýb.
Senzory
Senzory zohrávajú dôležitú úlohu v riadiacom systéme prevíjacieho stroja na rezanie. Používajú sa na meranie rôznych fyzikálnych veličín, ako je rýchlosť, napätie, poloha a teplota. Napríklad snímače rýchlosti sa používajú na meranie rýchlosti otáčania valcov, snímače napätia sa používajú na meranie napätia v spracovávanom materiáli a snímače polohy sa používajú na určenie polohy rezných nožov a navíjacích hriadeľov. Údaje zozbierané senzormi sa odosielajú do PLC na spracovanie.
Pohony
Pohony sa používajú na riadenie rýchlosti a krútiaceho momentu motorov v navíjacom stroji na rezanie. Existujú rôzne typy pohonov, ako sú striedavé a jednosmerné pohony. Striedavé pohony sa častejšie používajú kvôli ich energetickej účinnosti a spoľahlivosti. Pohony prijímajú riadiace signály z PLC a podľa toho upravujú výkon dodávaný do motorov. To umožňuje presné riadenie rýchlosti a zrýchlenia stroja.
Akčné členy
Akčné členy sú zariadenia, ktoré premieňajú elektrické signály na mechanický pohyb. V prevíjacom stroji na rezanie sa ovládače používajú na ovládanie pohybu rezacích nožov, navíjacích hriadeľov a iných pohyblivých častí. Elektromagnety, motory a ventily sú bežné typy ovládačov používaných v týchto strojoch.
Funkcie riadiaceho systému
Riadiaci systém prevíjacieho stroja plní niekoľko dôležitých funkcií, ktoré sú nevyhnutné pre správnu činnosť stroja.
Ovládanie rýchlosti
Jednou z primárnych funkcií riadiaceho systému je riadenie rýchlosti stroja. Rýchlosť navíjacieho stroja na rezanie je potrebné starostlivo regulovať, aby sa zabezpečilo, že materiál bude spracovaný optimálnou rýchlosťou. Riadiaci systém pomocou snímačov rýchlosti meria skutočnú rýchlosť valcov a porovnáva ju s nastavenou rýchlosťou. Ak existuje rozdiel medzi skutočnou rýchlosťou a nastavenou rýchlosťou, PLC vyšle signál do pohonov, aby podľa toho upravili rýchlosť motorov.
Kontrola napätia
Kontrola napätia je ďalšou kritickou funkciou riadiaceho systému. Udržiavanie stáleho napätia v spracovávanom materiáli je nevyhnutné na zabezpečenie vysokokvalitného rezu a správneho prevíjania. Riadiaci systém využíva snímače napätia na meranie napätia v materiáli. Ak je napätie príliš vysoké alebo príliš nízke, PLC vyšle signál do pohonov, aby upravili rýchlosť motorov alebo aktivovali napínacie zariadenia, ako sú brzdy alebo spojky, aby sa udržalo požadované napätie.
Ovládanie polohy
Kontrola polohy je dôležitá pre presné rezanie a prevíjanie. Riadiaci systém využíva snímače polohy na určenie polohy rezných nožov a navíjacích hriadeľov. PLC porovnáva aktuálnu polohu s nastavenou polohou a vysiela signály do ovládačov, aby posunuli rezacie čepele a navíjacie hriadele do správnej polohy. To zaisťuje, že materiál je narezaný na správnom mieste a rovnomerne navinutý na jadrá.
Meranie dĺžky a rezanie
Riadiaci systém môže tiež merať dĺžku spracovávaného materiálu a riadiť operáciu rezania. Pomocou snímačov dĺžky systém sleduje množstvo materiálu, ktoré prešlo strojom. Keď sa dosiahne požadovaná dĺžka, PLC vyšle signál do rezacieho mechanizmu, aby vykonal rez. Toto je obzvlášť dôležité v aplikáciách, kde sa vyžadujú presné dĺžky materiálu, ako napríklad pri výrobe etikiet alebo obalových materiálov.
Význam riadiaceho systému
Riadiaci systém prevíjacieho stroja na rezanie je nanajvýš dôležitý z niekoľkých dôvodov.
Zabezpečenie kvality
Dobre navrhnutý riadiaci systém zaručuje, že stroj produkuje vysoko kvalitné produkty. Udržiavaním presnej kontroly nad rýchlosťou, napätím a polohou pomáha riadiaci systém minimalizovať chyby, ako sú nerovnomerné rezy, pokrčenie a nesprávne zarovnané prevíjanie. To je rozhodujúce pre odvetvia, kde je kvalita produktov najvyššou prioritou, ako je napríklad tlačiarenský a baliaci priemysel.
Efektívnosť a produktivita
Riadiaci systém umožňuje efektívnu prevádzku navíjacieho stroja na rezanie. Optimalizáciou nastavení rýchlosti a napätia môže stroj spracovávať materiály rýchlejšie bez kompromisov v kvalite. To vedie k zvýšeniu produktivity a skráteniu výrobného času. Okrem toho môže riadiaci systém automatizovať mnohé operácie stroja, čím sa znižuje potreba manuálneho zásahu a zvyšuje sa efektivita operátora.
Bezpečnosť
Riadiaci systém tiež zohráva úlohu pri zaistení bezpečnosti stroja a obsluhy. Dokáže monitorovať stav stroja a detegovať akékoľvek abnormálne podmienky, ako je nadmerná rýchlosť, nadmerné napätie alebo poruchy zariadenia. V prípade núdze dokáže riadiaci systém automaticky zastaviť stroj, aby sa predišlo nehodám a poškodeniu zariadenia.
Rôzne typy prevíjacích strojov na rezanie a ich riadiace systémy

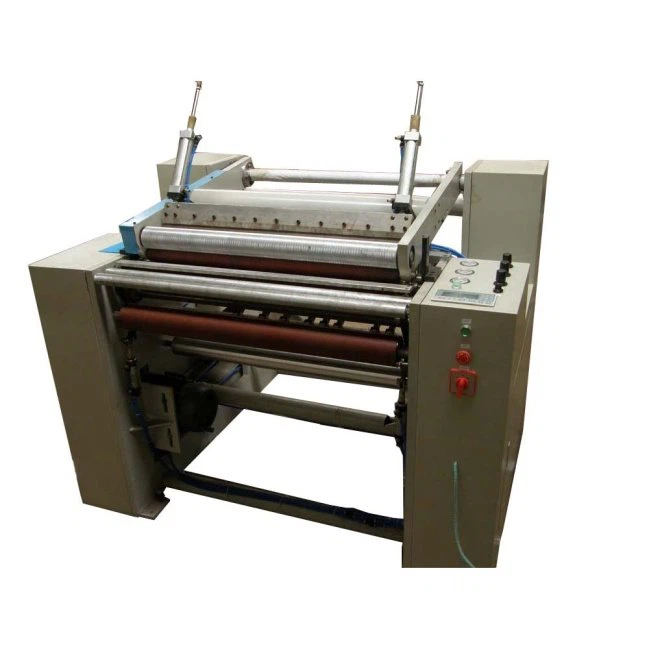

Existujú rôzne typy prevíjacích strojov, z ktorých každý má svoje špecifické požiadavky na ovládanie. napr.Prevíjač lotérie na rezanie papieraje určený špeciálne na spracovanie lotériového papiera. Riadiaci systém tohto stroja musí zabezpečiť presné rezanie a prevíjanie, aby spĺňal prísne štandardy kvality výroby lotériových lístkov. Môže to vyžadovať presnejšiu kontrolu napätia, aby sa zabránilo roztrhnutiu alebo pokrčeniu papiera.

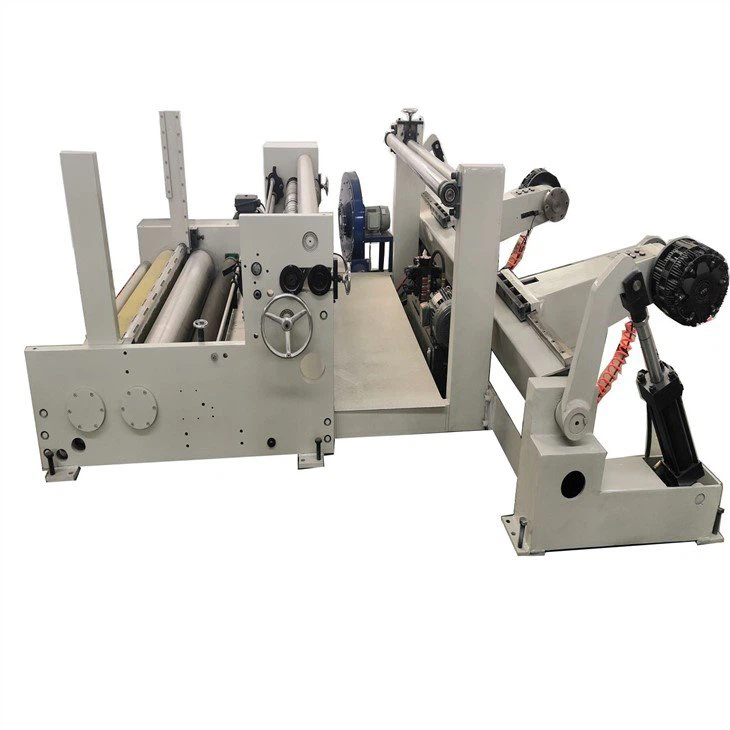

Jumbo Roll Slitter Rewinder Papersa používa na spracovanie veľkých kotúčov papiera. Riadiaci systém tohto stroja musí zvládnuť vysokorýchlostnú prevádzku a veľké prevíjanie. Môže mať pokročilejšie algoritmy riadenia rýchlosti a napätia na zabezpečenie hladkého a efektívneho spracovania veľkých roliek.
Stroj na rezanie kotúčov papieraje univerzálny stroj na rezanie a prevíjanie papierových roliek. Riadiaci systém tohto stroja je navrhnutý tak, aby bol flexibilný a prispôsobiteľný rôznym typom papiera a požiadavkám na rezanie. Môže byť naprogramovaný tak, aby zvládol rôzne šírky a dĺžky rezu.
Záver
Na záver možno povedať, že riadiaci systém prevíjacieho stroja je komplexnou a nevyhnutnou súčasťou stroja. Pozostáva z komponentov, ako sú PLC, HMI, snímače, pohony a akčné členy, ktoré spolupracujú pri vykonávaní funkcií, ako je riadenie rýchlosti, riadenie napätia, riadenie polohy a meranie dĺžky. Riadiaci systém je kľúčový pre zabezpečenie vysokej kvality produktov, efektívnej prevádzky a bezpečnosti.
Ak hľadáte stroj na prevíjanie rezačiek alebo potrebujete aktualizovať svoj existujúci riadiaci systém, sme tu, aby sme vám pomohli. Ako popredný dodávateľ prevíjacích strojov na rezanie máme širokú škálu produktov s pokročilými riadiacimi systémami, ktoré vyhovujú vašim špecifickým potrebám. Kontaktujte nás ešte dnes, aby sme prediskutovali vaše požiadavky a začali plodné obchodné partnerstvo.
Referencie
- Groover, MP (2010). Automatizácia, výrobné systémy a počítače – integrovaná výroba. Prentice Hall.
- Doebelin, EO (2003). Meracie systémy: Aplikácia a dizajn. McGraw - Hill.
